内窥镜影像测试方案

咨询热线:400-666-2522
产品介绍

很多医疗影像应用用来捕捉极为细小的物体图片,这也意味着测试图卡尺寸必须很小。根据YY/T 1587-2018标准、YY/T 1603-2018标准、YY/T 0068.1-2008标准的规定制定以下内窥镜影像测试解决方案。

内窥镜影像测试光源

方案 序号 设备 图片 说明 备注
方案一 1 透射灯箱 透射灯箱 0-11000Lux可调,均匀性大于95%,色温选择,根据内窥镜的色温 标准里面的光源A
2 反射灯箱 补光灯 小补光灯,照度可调,色温选择,根据内窥镜的色温 标准里面的光源B
方案二 1 正面灯箱 定制灯箱 数量1,用内窥镜的发光源,客户提供 标准里面的光源A
2 侧面灯箱 数量2,用内窥镜的发光源,客户提供 标准里面的光源B

实际情况是内窥镜使用的光源光谱与CIE差异较大,根据标准规定的测试条件建议选择第二方案。


YY/T 1587-2018标准、YY/T 1603-2018标准 测试项目使用图卡


序号 测试卡 图片 说明 备注
1 亮度响应特性测试标板 亮度响应特性测试标板 尺寸根据需求定制 反射卡

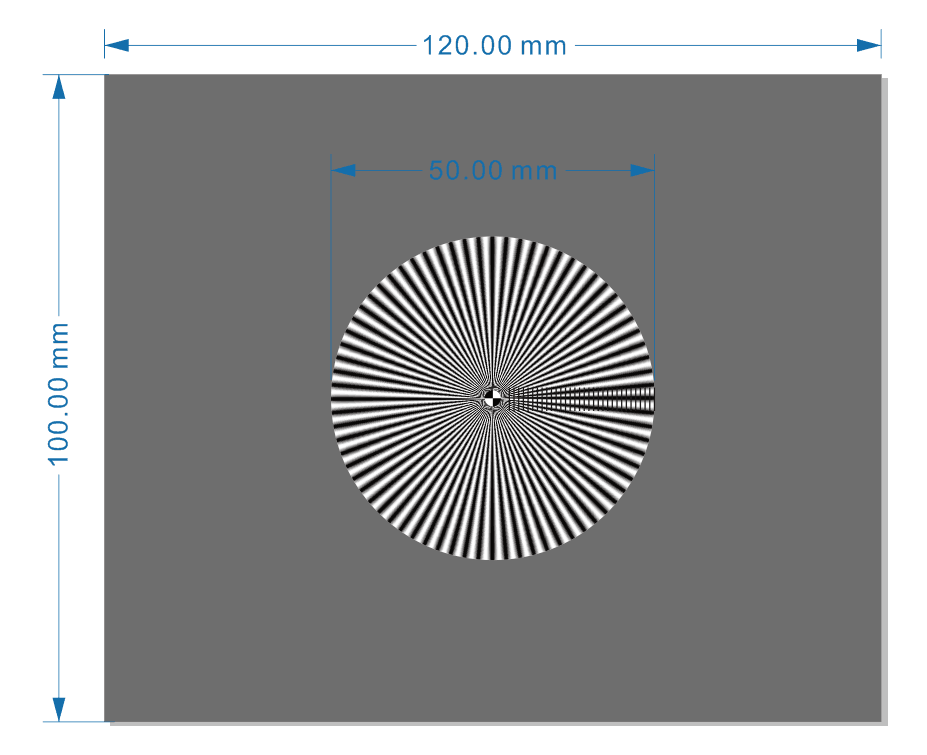

2 正弦波星形测试标板 正弦波星形测试标板 有效图案尺寸根据拍摄距离的试场范围来制定 反射卡



YY/T 0068.1 测试项目使用图卡

序号 测试卡 图片 说明 备注
1 视场角靶标 视场角测试卡 视场角,可以根据客户测试距离订制尺寸40MM 反射式
140*140MM

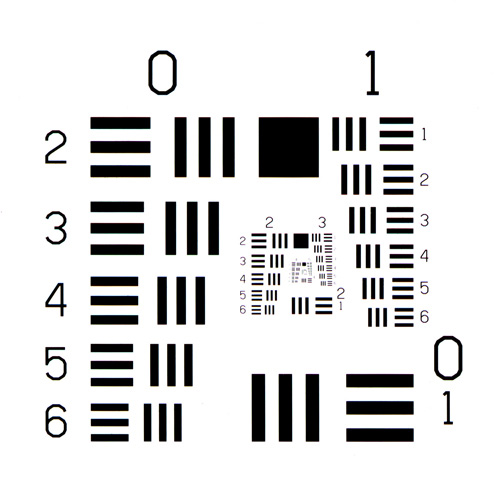

2 分辨率板 分辨率标板
分辨率测试卡
JB/T9328-1999 A型图案     外框根据灯箱尺寸 反射
3 色彩还原卡 色彩还原测试卡 有效图案尺寸根据拍摄距离的试场范围来制定 反射
4 畸变卡 畸变测试卡 有效图案尺寸根据拍摄距离的试场范围来制定 反射

以上方案由工程师李斌提供,欢迎来电咨询探讨,电话:18926010906
