如何测量分辨率以及分辨率测试卡怎么用

浏览:4110 发布日期:2018-02-02

分辨率是成像系统重现空间频率的能力。有些人只是简单地用分辨率来描述极限分辨率,但是它也可以显示相机在各种对比度下重现低、中、高频率能力的综合信息。空间频率是自然图像内容的组成部分,因此了解摄像机如何处理这些内容非常重要。

下面介绍的这几款测试卡将帮助您了解有关设备分辨率和图像质量的更多信息。


线型分辨率测试卡

线型分辨率测试卡

线型分辨率测试卡是什么?

  • 黑色和白色线条在不同频率上沿水平或垂直方向排列的图表。

  • 不同的模式可用于相机的不同像素数,即SDTV,HDTV,4K或8K。

如何使用线型分辨率测试卡?

  • 最好与波形监视器结合使用。

  • 波形监视器的测量结果将沿着图像的单行(或所有行作为叠加层)。

  • 波形监视器将显示从0%到100%之间的黑色和白色(图表中的线条图案是黑色和白色)之间或之间的高或低信号。

我们可以从中学到什么?

波形监视器

通过捕获图案的绿色水平线交叉不同的频率。解决的频率将被视为黑色和白色(左侧)之间明显变化的信号。如果频率太高,波形监视器上显示的信号将停止在黑白之间切换,由于摄像机将捕捉到“灰色”(右侧),图案将不再清晰。

  • 如果调制太低,黑白信号之间就没有分界,这大致是限制频率。

  • 高频率将不太可能显示黑色和白色,并将显示为灰色(称为调制下降)。

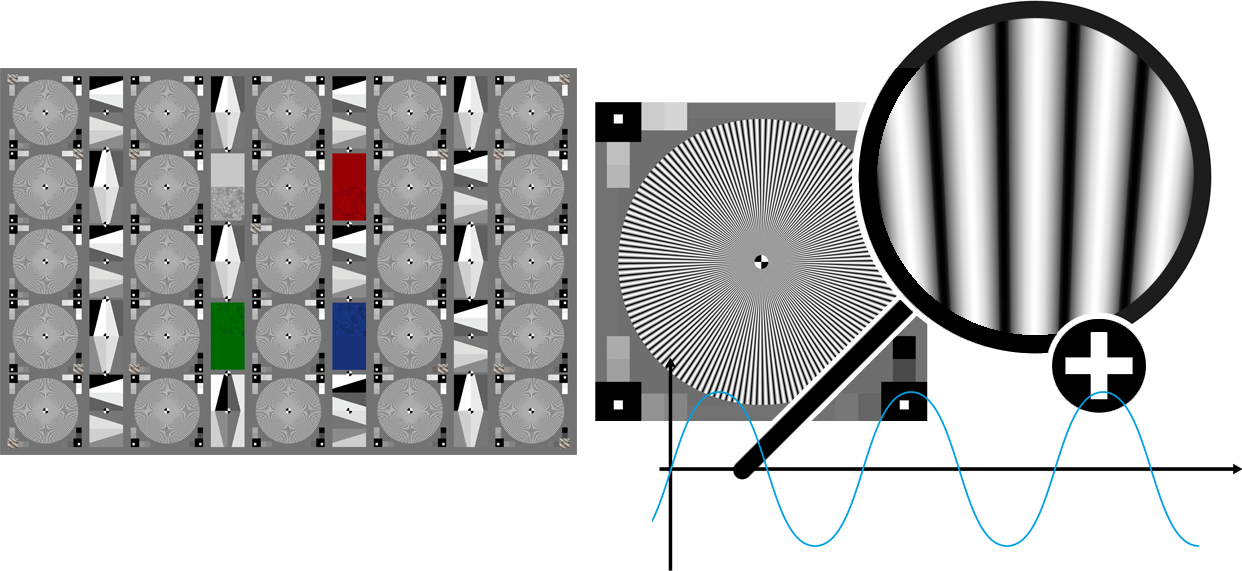

西门子星测试卡

西门子星测试卡

西门子星测试卡是什么?

  • 西门子星图是基于黑色和白色的部分。对于分辨率测量(根据ISO 12233),黑白之间的变化显示正弦波形状。

  • 图像中的每颗星星提供许多不同的频率,例如外半径的低频率和内半径的高频率。

如何使用西门子星测试卡?

  • 测试卡的中心由用于基于软件的自动检测的注册标记覆盖。通过软件检查每个星形调制的半径。

  • 结果结合起来形成一个称为MTF曲线的图表。

  • 在图像中的25个点测量相同的频率。

  • 这个测量总是客观的。

我们可以从MTF中学到什么?

  • 系统的极限频率

  • 低频到高频相机的解析性能。

  • 图像处理过程中的图像清晰度。

  • 分辨率可以在水平,垂直几个对角线方向进行检查。

  • 要了解有关西门子星形测量的更多信息,请联系我们的技术人员。

MTF1



MTF2



相机1对中频和高频表现出更高的调制度,这意味着更好地再现这些频率。

相机2的速度下降到零,因此无法解析更高的频率。



枯叶图测试卡

枯叶图测试卡

枯叶图测试卡是什么?

  • 枯叶图测试卡是与随机的尺寸和RGB值随机定位圆的图。

  • 它旨在与真实图像内容更密切相关。

如何使用枯叶图测试卡?

  • 此图表用于分辨率测试的特定情况,称为纹理损失(高对比度,即低对比度,即头发)。

  • 结果以类似于MTF的光谱分布曲线显示,但在这种情况下称为SFR。

我们可以从中学到什么?

  • 我们可以测量纹理损失。

以上就是赛麦吉为您准备的如何测量分辨率以及分辨率测试卡怎么用的方法,欢迎来电咨询分辨率测试方案。
