分辨率测试卡(调制深度IEC 61142)

品牌:ESSER爱莎/Sine Image
型号:TE176
尺寸:可定制
材料:高清相纸/菲林
比例:4:3/16:9
类型:反射式/透射式可选

咨询热线:400-666-2522
产品介绍

分辨率测试卡简介

分辨率测试卡TE176专为测量电子相机的分辨率而设计。测试图包括交替的黑色和白色条,具有急剧的过渡,这些条的密度的空间变化是等于1的循环比的矩形函数。视频频率为0.5和5MHz的两组条纹分布在画面区域上。

视频和空间频率的等效是:

CCD format video frequency cycles / mm TVL / picture hight
2/3 inch

0.5 Mhz 5.9 39
5.0 MHz 59 390
1/2 inch

  8.1 39
  81.2 390

测量设备:视频示波器或优选带有存储器的视频示波器

测量条件:相机设置必须如下

阴影校正:ON

光圈校正:OFF

伽玛校正:关闭

轮廓校正:关闭

颜色校正:关闭


光圈:对于2/3“CCD为F / 5.6,对于1/2”CCD为F / 4


测试图被均匀地照明,使得对于0.5MHz的低频突发,正确定位和聚焦照相机的输出处的视频信号的幅度对于黑条为0%(0V),对于白条为100%(700mV / 75Ω)。

必须注意避免在黑白电平下测量的信号的削波。可以对各种相机输出信号进行测量,但优选地对Y亮度信号(或具有完美的B和W平衡的编码的Y)进行测量。测量在图像的中心进行,但在边缘和角落处进行可以观察透镜的横向色差。测量给出在5MHz的值下相机响应的对比度损失。所获得的响应是​​对比度传递函数(CTF)。


根据CTF计算MTF的关系为:

MTF(N)=π/ 4 [CTF(N)+ 1 / 3CTF(3N)-1 / 5CTF(5N)+ 1 / 7CTF(7N)-1 / 9CTF(9N)+ 1 / 11CTF ..]

其中N是所分析的测试图的空间频率; N在TVL / H中

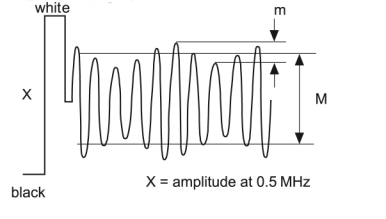

在针对给定空间频率影响相机响应的节拍的情况下,并且仅在某些条件下,测量的信号重组调幅载波信号,如下图所示:


测量的信号重组调幅载波信号图

调制的百分比由以下关系式定义:

%mod = M / X

信号

该频率的干扰波纹由下式给出:

p%= m / M

测量的结果可以以表示所测量的图像的各个区域的表格的形式呈现。
