视窗测试图卡(IEC 61146)

品牌:ESSER爱莎/Sine Image
型号:TE155
尺寸:可定制
材料:高清相纸/菲林
比例:4:3
类型:反射式/透射式可选

咨询热线:400-666-2522
产品介绍

TE155测试图卡设计用于评估去除拍摄的静止被摄体后残留的伪像的程度。因此,黑色测试图在中心有一个透明的正方形。

Sticking

这是当在长时间拍摄后移除对象时屏幕上的图像保持的现象。该测量主要应用于成像管,而不是用于诸如CCD和CMOS的固态成像装置。

测量方法

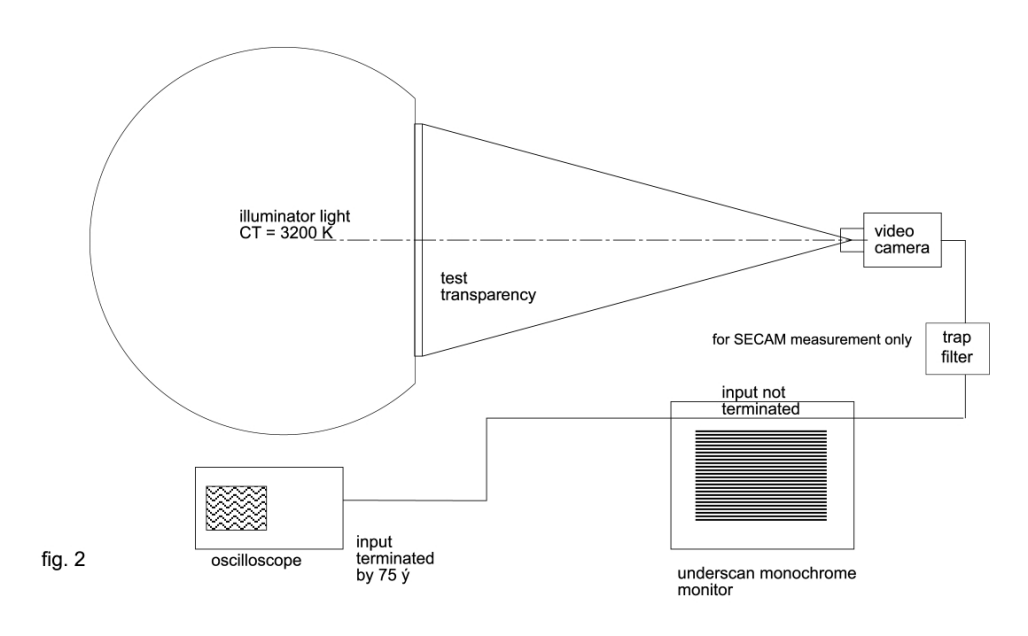

测量设备安置图

1)所安排的设备应如图所示。

2)透明型测试图应安装在色温为2900〜3200K的光源的光源箱上。

3)两种类型的Sticking应通过以下测量程序进行评估:

Bright sticking

1)测试图应在全屏幕中拍摄30秒,以引起sticking。

2)被移除的测试图表应以全屏幕拍摄。将卡住的图像恢复到2%水平所需的时间应通过观察波形监视器来确定。

Dark sticking

1)测试图应在全屏幕中拍摄30秒,以引起sticking。

2)入射光被切断,将卡住的图像衰减到2%的水平所需的时间应通过观察波形监视器来测量。

提出结果

结果应与sticking所需的初始持续时间一起报告如下。

Bright sticking:____ s

Dark sticking:  ____ s
