几种常见的广角鱼眼测试卡简介

浏览:2466 发布日期:2017-12-07

鱼眼镜头图像特效可以制造图像扭曲的效果,用于模拟鱼眼镜头的成像结果,随着鱼眼镜头应用越来越广泛,无论是镜头生产制造还是应用使用都离不开鱼眼测试卡,下面小编搜罗了一些常见的广角鱼眼测试卡分享给大家。

1、SFRreg图的极端视场广角鱼眼测试卡

显示约90度(水平角)的SFRreg中心图,对于90度以外的角度添加单独的SFRreg图(可以超过180°视场角)

SFRreg图的极端视场广角鱼眼测试卡

SFRreg中心图设计用于覆盖中央90°的相机,具有更大的视场(可以> 180°)。它旨在与通常面向相机的其他单个SFRreg图一起使用。

典型布置的俯视图如下所示。侧面上的图表通常表示位于相机场的角(以及可能侧)中的两个(或更多个)图表。有关更多详细信息,请参阅SFRreg说明。

视场角示意图

具有SFRreg中心图的图像的SFRreg设置窗口和面向相机的四个外部图表显示在右侧。 视场约为180度。 选择了19个定位标记(中心图中为15个,外部为4个)。

反光喷墨图仅可用于粗糙表面,因为这些图表的宽视角使得难以用半光泽图控制眩光(镜面反射)。

由于失真,打印的失真图表的纵横比与常规图表不同。



2、SFRplus广角测试卡正常畸变85-120°FoV

SFRplus预失真图表被设计为产生用于特定对角角度视场的倒数,并且它们在相当大范围的角视场上工作良好。不需要特别校正。

SFRplus和eSFR ISO可以承受中等量的光学失真(枕形或桶形),但它们有明确的限制。 特殊版本的SFRplus和eSFR ISO图表,可以使用高度桶形扭曲(“鱼眼”)镜头,视野高达160度左右,用于许多应用,特别是汽车后视和运动摄像机。 可以使用SFRreg模块测试视场超过160度甚至接近360度的相机,SFRreg模块使用面向相机的多个单独的“定位标记”图表。

这里是一个高度桶形失真的图像(从SFRplus设置窗口)。 它实际上与SFRplus一起使用,但是ROI大小必须非常小,以避免在角区域中包括图表边缘或条形,并且图像的角点不包括在分析中。 随着更多的失真,SFRplus可能完全失败。

 高度桶变形(“鱼眼”)图像

高度桶变形(“鱼眼”)图像(该图像实际上来自具有小于最佳预失真量的预失真图表。)

为了测量高度扭曲的鱼眼镜头的性能,Imatest提供了几个预失真图表:设计有内置枕形失真(桶形失真的倒数)的图表,以便用于SFRplus分析的图像具有相对较小的失真量。

鱼眼透镜在物体角度θ和图像平面上的半径r之间的映射中不同于正常(直线)透镜。

对于直线透镜,r = ftanθ。

对于典型的鱼眼镜头,有几种映射,但最常见的是r =fΘ。

预失真图表被设计为产生用于特定对角角度视场的倒数,并且它们在相当大范围的角视场上工作良好。不需要特别校正。

Imatest提供两个标准预失真图表以及可能具有极大失真的自定义图表(这意味着中心的图表高度可能远小于边缘,这可能会影响高分辨率相机的测量)。

每个图表都有两个以浅灰色打印的数字(因此它们不影响测量),位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如,0.8333对应于95.5度的角FoV,并且对于从大约85到120度的视场工作。 (标准图表适用于<85度。)第二个数字是缩放因子,在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口:

预失真测试卡

预失真图表示例

所有喷墨和摄影胶片SFRplus,eSFR ISO和棋盘图表都可以预矫正。

失真参数= 0.833。

最佳视场= 95.5°对角线。

可用视野= 85-120°。

5×9个正方形。



3、SFRplus广角鱼眼测试卡预畸变120-150ºFoV

两个标准预失真图表以及可能具有极大失真的自定义图表(这意味着中心的图表高度可能远小于边缘,这可能会影响高分辨率相机的测量)。

SFRplus和eSFR ISO可以承受中等量的光学失真(枕形或桶形),但它们有明确的限制。 在本页中,我们描述了特殊版本的SFRplus和eSFR ISO图表,可以使用高度桶形扭曲(“鱼眼”)镜头,视野高达160度左右,用于许多应用,特别是汽车 后视和运动摄像机。 可以使用SFRreg模块测试视场超过160度甚至接近360度的相机,SFRreg模块使用面向相机的多个单独的“注册标志”图表。
这里是一个强烈桶形失真的图像(从SFRplus设置窗口)。 它实际上与SFRplus一起使用,但是ROI大小必须非常小,以避免在角区域中包括图表边缘或条形,并且图像的角点不包括在分析中。 随着更多的失真,SFRplus可能完全失败。

SFRplus广角鱼眼测试卡预畸变120-150ºFoV

为了测量高度扭曲的鱼眼镜头的性能,Imatest提供了几个预失真图表:设计有内置枕形失真(桶形失真的倒数)的图表,以便用于SFRplus分析的图像具有相对较小的失真量。

鱼眼透镜在物体角度θ和图像平面上的半径r之间的映射中不同于正常(直线)透镜。

对于直线透镜,r = ftanθ。

对于典型的鱼眼镜头,有几种映射,但最常见的是r =fΘ。

预失真图表被设计为产生用于特定对角角度视场的该映射的逆,并且它们在相当大范围的角视场上工作良好。不需要完美校正。

提供两个标准预失真图表以及可能具有极大失真的自定义图表(这意味着中心的图表高度可能远小于边缘,这可能会影响高分辨率相机的测量)。

每个图表都有两个以浅灰色打印的数字(因此它们不影响测量),位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如,0.8333对应于95.5度的角FoV,并且对于从大约85到120度的视场工作。 (标准图表适用于<85度。)

第二个数字是缩放因子,在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口:

SFRplus广角鱼眼测试卡


所有喷墨和摄影胶片SFRplus,eSFR ISO和棋盘图表都可以预矫正。

失真参数= 1.167。

最佳视场= 134°对角线。

可用视野= 120-150°。

5×7正方形



4、SFRplus鱼眼广角测试卡自定义畸变高达160ºFoV

图像的极角不能在160°以上测量。当使用这些非常预失真的图表与高分辨率相机时,建议注意,因为中心的相对较小的图表高度可能影响测量。

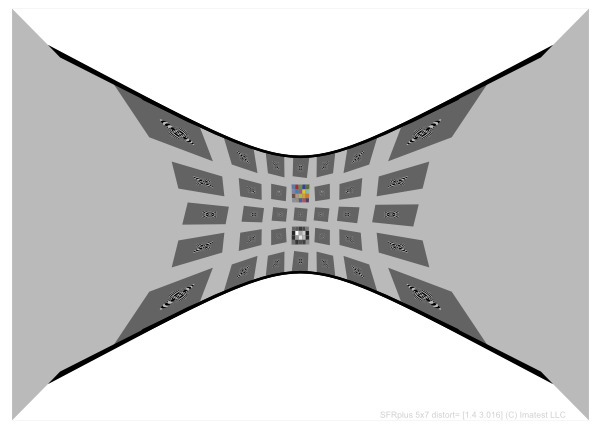

SFRplus鱼眼广角测试卡自定义畸变高达160ºFoV

失真参数= 1.4。

最佳视场= 160°对角线。

可用视野≥150°。

5×7正方形

图像的极角不能在160°以上测量。当使用这些非常预失真的图表与高分辨率相机时,建议注意,因为中心的相对较小的图表高度可能影响测量。参见图表质量指数(CQI)。



5、eSFR广角测试卡ISO预畸变失真120-150ºFoV

eSFR广角测试卡 ISO预畸变失真120-150ºFoV

预失真图表被设计为产生用于特定对角角度视场的倒数,并且它们在相当大范围的角视场上工作良好,不需要特别校正。

提供两个标准预失真图表以及可能具有极大失真的自定义图表(这意味着中心的图表高度可能远小于边缘,这可能会影响高分辨率相机的测量)。

每个图表都有两个以浅灰色打印的数字(因此它们不影响测量),位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如,0.8333对应于95.5度的角FoV,并且对于从大约85到120度的视场工作。 (标准图表适用于<85度。)第二个数字是缩放因子,在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口。

所有喷墨和摄影胶片SFRplus,eSFR ISO和棋盘图表都可以预矫正。

最佳视场= 134°对角线。

可用视野= 120-150°。

显示增强版本。

任何版本的eSFR ISO图表可以在具有任何失真程度的喷墨或LVT胶片介质中生成。
